简单、实用、高效,XTZ Room Analyzer II Pro

简单、实用、高效,XTZ Room Analyzer II Pro
发布: 2012-1-14 17:17 来源:影音中国

[size=1.17em]
文/杨声
  房间声学测量是一项非常复杂的工程,需要借助专业的声学分析仪器及专业人员才能完成。但对于一般的用家而言,专业声学分析仪及专业人员对于他们来说是一件遥不可及的事情。因此,轻便、易用且实惠的便携式声学分析仪就非常适合他们的要求,这类产品的特点是操作简单,能快速地对房间声学的主要参数进行声学分析,让用家能了解到房间的基本声学特性,并作出适当的声学处理,从而得到相对更好的声音。
  对于这类型的产品,XTZ推出的房间声学分析仪可说是代表之一。它的第一款声学分析仪产品在两年前推出,由于使用上的简便性以及价格上的优势,所以刚推出的时候就受到了热烈的欢迎。而事隔两年后,这款产品得到升级,推出了新一代的Room Analyzer II。此产品分为标准版和专业版,而我这次所使用的正是Room Analyzer II Pro版本。相比起标准版,专业版所用的测试麦克风和声卡的性能更为强大,而且软件部分的功能也更多。因此,测量的精度更高,测量出来的参数也更多。
  使用前,先安装好所需软件
  Room Analyzer II Pro的声学分析功能需要软件进行辅助计算才能获得分析结果。XTZ同样提供了标准版和专业版软件。所以,用家必须先登陆XTZ的官方网站下载相应的软件。安装软件前,要使用XTZ的下载程序来下载。但对于装有杀毒软件(如360安全卫士)的电脑,那么很可能会出现病毒警报而强迫程序关闭。因此,在启动下载程序前必先将杀毒软件关闭。

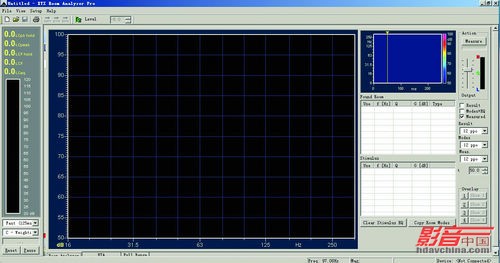

在软件的界面方面,XTZ Room Analyzer II Pro在功能上有所扩展。例如,在Room Mode分析界面中就新增了Found Room Modes功能,此功能在分析时会自动找出房间节点,并计算出使用XTZ的DSP产品或类似的参量均衡器进行补偿时的建议参数。另外,左边为实时声压分析,中间为结果显示,而且分析的精度最高可达12ppo。此外,在分析结果显示中,还具备曲线图和频谱图这两种显示方式

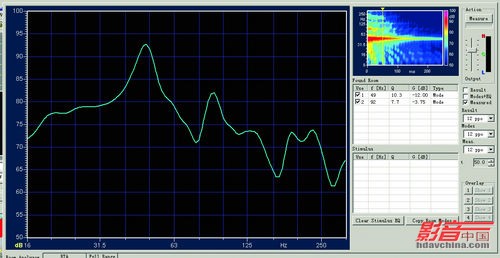

房间模式曲线图

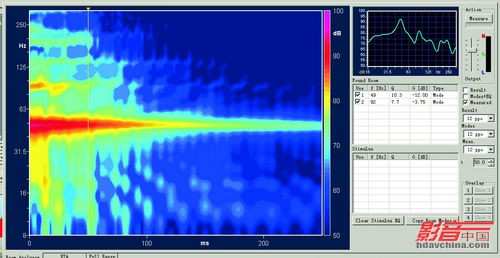

房间模式频谱图
  使用操作简单,分析效率高
  Room Analyer II Pro的使用相当简单,分析速度也很快。在使用时,测试的地点是我家新房子中的小型音响室,测试用的音箱为Fostex NF-01A有源音箱。与此同时,我利用软件自带的粉红噪音将音箱的输出声压值调至70dB作为参考(测试时时间太晚,只能作出妥协)。
  Room Mode(房间模式)分析
  在做Room Mode分析时,只要按下界面中右上角落的“Measure”键就能进行分析。在分析程序执行时,软件同样会提示你将测试麦克风分别放置在3个不同的位置。而你所要做的事情就是按照它的提示去做就行了。另外,在执行分析前还需设定加权值及分析精度(默认为12ppo)。

Room Mode分析(A计权)

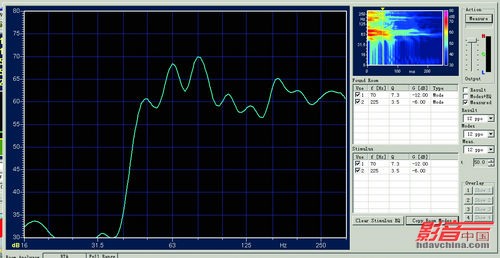

Room Mode分析(C计权)
  我在做Room Mode分析时,分别采用A计权和C计权进行测量。但以C计权作为标准的分析结果表明,我的房间的低频确实存在很大问题。从40~250Hz(我的音箱的低频下限为40Hz)存在很多“峰”和“谷”,特别在63~250Hz的范围内,落差超过15dB!而63~80Hz之间的衰减最为厉害,怪不得低频听起来不够饱满,冲击感不够
  RTA(实时分析仪)
  RTA可以通过影音器材重播测试信号来对房间的频响作实时分析。在测量精度方面,XTZ Room Analyzer II Pro的精度为1/3倍频程。我同样采用A计权和C计权分别进行测量,两次的结果差异不大

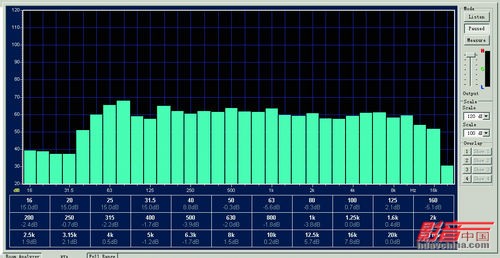

RTA分析(A计权)

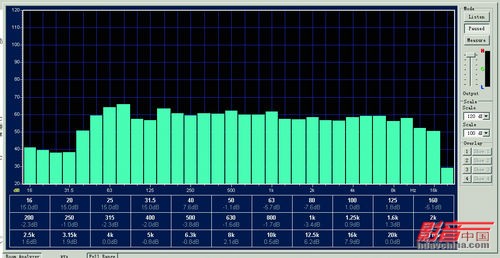

RTA分析(C计权)
  从两次分析的结果可知道,我的房间在250Hz以上的频段问题不大,最大的问题主要集中在250Hz以下的频段,这方面与THX课程中关于房间模式的内容是一致的。此时,若然你有一台均衡器,就可尝试调整均衡器的各个参数,并留意实时分析仪的数据变化
  Full Range
  在全频分析功能界面中,该软件同样提供了无响室(Anechoic)、环境(Ambient)和未处理(RAW)三种模式选择。同时,也可对RT60混响时间进行分析。而分析结果能以曲线和瀑布图的形式进行显示。

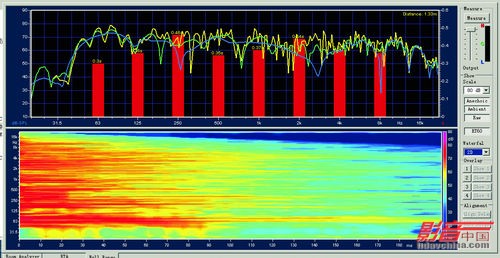

Full Range分析(2D瀑布图)

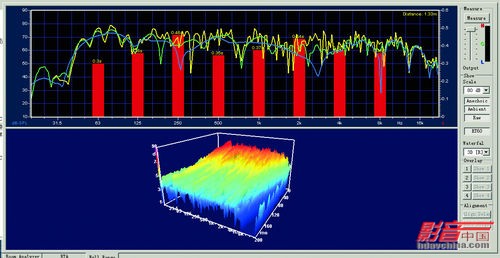

Full Range分析(3D瀑布图)
  从分析的结果可以看到,我的房间的混响时间确实有点长。在2kHz和250Hz这两个频率都超过0.4秒,而其他频率点均保持在0.3秒或以上。其实,我早已料到会有这样的一个结果,因为我的房子除了家居日用品起到一定的调音作用外,并没有作出任何的声学处理
  总结:这套XTZ Room Analyzer II Pro分析仪在硬件和软件方面相比起旧款产品又一次得到提升,尤其在硬件方面的进步非常大,具备专业性。而不变的是,其操作同样相当简单。因此,能让我快速地分析出我的新房子的主要声学特性,这对于非专业人士来说是一件很适合的产品。
